管内壁噴塗設備

一，DISK離心霧化系列内壁塗裝器

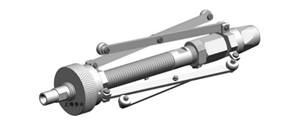

  • DISK-1系列内壁塗裝器
    型号：DISK-1(-S,-SS)

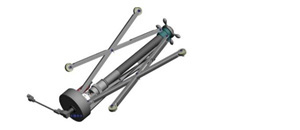

  • DISK-2系列内壁塗裝器
    型号：DISK-2(-AUTO)

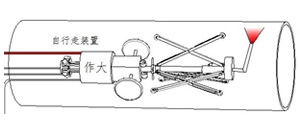

  • DISK-2附自行走在管内示意

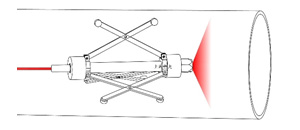

    高速離心、噴霧四周散開

DISK系列型号參數一覽表：

噴塗器型号 可噴管徑 适應液料 霧化形式 霧化形狀 移動方式 另需配套設備
DISK-1 65-500mm 130秒以下
常規或含微粉		 高速離心霧化 向四周散開 人工拉拽 液料泵、調壓閥、料管、空壓機等
DISK-1S 60-500mm 130秒以下
常規或含微粉		 高速離心霧化 向四周散開 人工拉拽 液料泵、調壓閥、料管、空壓機等
DISK-1SS 50-500mm 130秒以下
常規或含微粉		 高速離心霧化 向四周散開 人工拉拽 液料泵、調壓閥、料管、空壓機等
DISK-2 120-750mm 130秒以下
常規或含微粉		 高速離心霧化 向四周散開 人工拉拽 液料泵、調壓閥、料管、空壓機等
DISK-2-AUTO自行走 300-750mm 130秒以下
常規或含微粉		 高速離心霧化 向四周散開 自行走裝置驅動 液料泵、調壓閥、料管、空壓機等

二，擺杆旋轉側噴系列塗裝器


  • GNB-2内壁簡易塗裝器

  • GNB-2帶自行走裝置在管内示意圖

GNB-2系列擺杆旋轉側噴塗裝器型号及參數

噴塗器型号 可噴管徑 适應液料 霧化形式 霧化形狀 移動方式 另需配套設備
GNB-2 250-1200mm
支腳另配		 低中高粘度、
常規或含少量微粉		 無氣精細霧化 扇面、擺杆旋轉 人工拉拽 高壓液料泵、調壓閥、料管、空壓機等
GNB-2-AUTO自行走 300-1200mm
支腳另配		 低中高粘度、
常規或含少量微粉		 無氣精細霧化 扇面、擺杆旋轉 自行走裝置驅動 高壓液料泵、調壓閥、料管、空壓機等

三，長杆噴頭内壁噴槍系列


  • 手動長杆内壁噴槍（空氣霧化）
    型号：EL-M
    噴霧形狀：四周散開、四周偏前、偏後散開

  • 自動長杆内壁噴槍（空氣霧化）
    型号：EL-A
    噴霧形狀：四周散開、四周偏前、偏後散開

  • 噴霧向四周散開
    EL-M EL-A噴霧示意

  • 噴霧向後散開
    EL-M EL-A噴霧示意

  • 噴霧向前散開
    EL-M EL-A AL8 AL25噴霧示意

  • 扇面、噴頭角度可調
    WX萬向可調系列示意

  • 扇面、偏角側噴
    PJ系列偏角示意

  • 軟加長杆内壁噴槍
    型号：RG-AL8/RG-AL25

  • 手動長杆内壁噴槍
    型号：AL8-M（無氣精細霧化）

  • 手動長杆内壁噴槍
    AL25-Mi（無氣精細霧化）
    AL25-M（無氣普通霧化）

  • 自動長杆内壁噴槍
    AL8-A（無氣精細霧化）
    AL25-A（無氣普通霧化）

長杆噴頭内壁噴槍型号及參數一覽表

噴槍型号 可噴管徑 适應液料 噴杆長度 霧化形狀 霧化形式 移動方式 需配套設備
AL8-M四周
AL8-A四周		 9-250mm 常規、低中高粘度 非标定做 向四周偏前散 無氣式
精細霧化		 手動/往複機移動 高壓液料泵、調壓閥、料管、空壓機
AL25-Mi四周
AL25-Ai四周		 25-250 mm 常規、低中高粘度 非标定做 向四周偏前散 無氣式
精細霧化		 手動/往複機移動 高壓液料泵、調壓閥、料管、空壓機
AL25-M四周
AL25-A四周		 25-500 mm 常規、低中高粘度、可含少量微粉 非标定做 向四周偏前散開 無氣式
粗放霧化		 手動/往複機移動 高壓液料泵、調壓閥、料管、空壓機
EL-M四周
EL-A四周		 10-500 mm 常規、低粘度、可含少量微粉 非标定做 向四周、偏後、偏前 空氣霧化 手動/往複機移動 低壓液料泵、調壓閥、料管、空壓機
R101-PJ偏角
RA101-P偏角		 ≥7mm 常規、低粘度 最長350mm 側偏、片角 空氣霧化 手動/往複機移動 低壓液料泵、調壓閥、料管、空壓機
R101-WX萬向
RA101-WX萬向		 ≥80mm 常規、低粘度、可含少量微粉 最長1500mm 扇面、噴頭方向可調 空氣霧化 手動/往複機移動 低壓液料泵、調壓閥、料管、空壓機
AL-M-WX萬向
AL-A-WX萬向		 ≥70mm 常規、低中高粘度、可含少量微粉 非标定做 扇面、噴頭方向可轉 無氣式
精細霧化		 手動/往複機移動 高壓液料泵、調壓閥、料管、空壓機
RG-AL8
RG-25		 15-250 mm/26-250mm 常規、低中高粘度 軟長管、非标定做 向四周偏前散開 無氣式
精細霧化		 手動 高壓液料泵、調壓閥、料管、空壓機

四，GNB-1系列内壁塗裝器

噴塗器型号 可噴管徑 适應液料 霧化形式 霧化形狀 移動方式 另需配套設備
GNB-1 50-500mm支腳另配 低中粘度、常規或含少量微粉 無氣粗放霧化 向四周偏前散開 人工拉拽 高壓液料泵、調壓閥、料管、空壓機等
GNB-1 improve 50-250mm支腳另配 低中高粘度、常規 無氣精細霧化 向四周偏前散開 人工拉拽 高壓液料泵、調壓閥、料管、空壓機
GNB-1-AUTO 自行走 300-500 mm支腳另配 低中高粘度、常規或含少量微粉 無氣粗放霧化 向四周偏前散開 自行走裝置驅動 高壓液料泵、調壓閥、料管、空壓機等

管内壁噴砂設備
直管内壁噴砂，其功能爲除鏽、去污、粗化
可選配自行走裝置，自動爬行，行走速度可調
需外置另購噴砂主機和大排量空壓機


  • 小型内壁噴砂器
    型号：ZDPS50-300
    适應管徑：50-300mm

  • 中型内壁噴砂器
    型号：ZDPS250-500
    适應管徑：250-500mm

  • 大型内壁噴砂器
    型号：ZDPS450-850
    适應管徑：450-850mm
